التدفئة والتبريد باستخدام حصائر الأنابيب الشعيرية

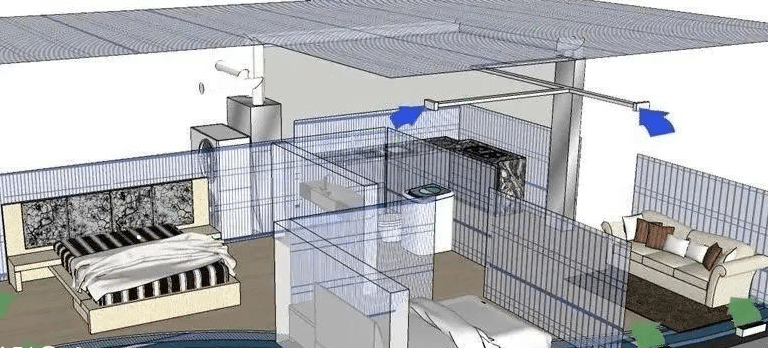

تُركب حصائر الأنابيب الشعيرية من شركة كلينا مباشرة تحت سطح واحد أو أكثر من الأسطح المحيطة بالغرفة – يمكن أن تكون هذه الأسطح السقف أو الجدران أو الأرضية.
لتدفئة أو تبريد المساحات، يتدفق الماء الدافئ أو البارد عبر أنابيب شعيرية رقيقة جدًا يبلغ قطرها الخارجي 3.4 أو 4.3 مم. يتم الحفاظ على الأسطح المجهزة بحصائر كلينا عند درجة حرارة سطح موحدة.
وهي تضمن سرعة تبديد الحمل الحراري أو توفير سريع لمتطلبات التدفئة، وذلك بشكل رئيسي عن طريق الإشعاع وبشكل جزئي عن طريق الحمل الحراري.
بفضل أسطح التبادل الكبيرة، يمكن نقل كميات كبيرة من الطاقة بدون تيار وبدون ضوضاء حتى عند اختلافات درجات الحرارة البسيطة بين أسطح الغرفة النشطة وهواء الغرفة.
للأغراض التبريد:
لأغراض التبريد، يتم تركيب حصائر الأنابيب الشعيرية من كلينا بشكل تفضيلي إما داخل السقف أو على السقف ؛ في هذه الحالة تكون درجة حرارة سطح السقف، اعتمادًا على درجة حرارة التغذية، حوالي 19 درجة مئوية مع فرق يتراوح فقط بين 2 إلى 3 كلفن بين التغذية والإرجاع (درجة حرارة التغذية = عادة 16 درجة مئوية ؛ درجة حرارة الإرجاع = 18 درجة مئوية أو 19 درجة مئوية). اعتمادًا على نوع السقف أو طريقة تركيب حصائر الأنابيب الشعيرية، يمكن تحقيق قدرات تبريد تصل إلى 100 وات/متر مربع (ΔT = 10 كلفن) للأسقف المبردة الإشعاعية المغلقة.
للتدفئة:
لأغراض التدفئة، يتدفق الماء الدافئ الذي تتراوح حرارته بين 28 درجة مئوية و 35 درجة مئوية عبر نظام الأنابيب الشعيرية من كلينا. في هذه الحالة، تكون درجة حرارة سطح السقف حوالي 27-30 درجة مئوية. وبهذه الطريقة، حتى خلال مرحلة التدفئة، يتم نقل الطاقة الإشعاعية من المستخدم إلى السقف.
استخدامات متعددة:
يمكن دمج حصائر الأنابيب الشعيرية من كلينا في جدران ذات تصميمات مختلفة واستخدامها في تدفئة الجدران وتبريدها. تتميز الحصائر بأنها مرنة للغاية ويمكن تكييفها مع جميع الظروف المكانية، على سبيل المثال المنحدرات أو الأقبية. بفضل مرونتها وارتفاع تركيبها المنخفض جدًا، يعد حل نظام كلينا هذا مثاليًا لتجديد المباني.
طرق التركيب المختلفة
1. سقف جبس مُعلّق بدون وصلات
سقف تدفئة وتبريد مع حصيرة أنابيب شعيرية ORIMAT S 10 مثبتة في الموقع. توضع حصائر الأنابيب الشعيرية والعزل على سقف جبس مُعلّق. يوجد على الجانب المرئي سقف مغلق بدون وصلات لإزالة أو توصيل الأحمال الحرارية الحساسة. يدور الماء بدون ضوضاء في حصائر الأنابيب الشعيرية وينظم درجة حرارة الغرفة إلى حد كبير عن طريق الإشعاع، وكذلك جزئيًا عن طريق الحمل الحراري.
2. جبس على Beton – سقف
سقف تدفئة وتبريد مع حصيرة أنابيب شعيرية OPTIMAT SB 20.00. يتم تلبيس حصائر الأنابيب الشعيرية مباشرة تحت سقف خرساني. على الجانب المرئي، يتم إنشاء سقف جبس مغلق بدون وصلات لطرد أو توصيل الأحمال الحرارية الحساسة. يدور الماء بدون ضوضاء في حصائر الأنابيب الشعيرية وينظم درجة حرارة الغرفة إلى حد كبير عن طريق الإشعاع، وكذلك جزئيًا عن طريق الحمل الحراري.
3. جبس على Beton – جدار
حائط تدفئة وتبريد مع حصيرة أنابيب شعيرية OPTIMAT SB 20.00. يتم تلبيس حصائر الأنابيب الشعير
